KEL「5.0ｍｍピッチ　防水コネクタFWR」

更新日：2023年7月4日

　特徴　

①業界最小クラスの高さ・長さを実現！

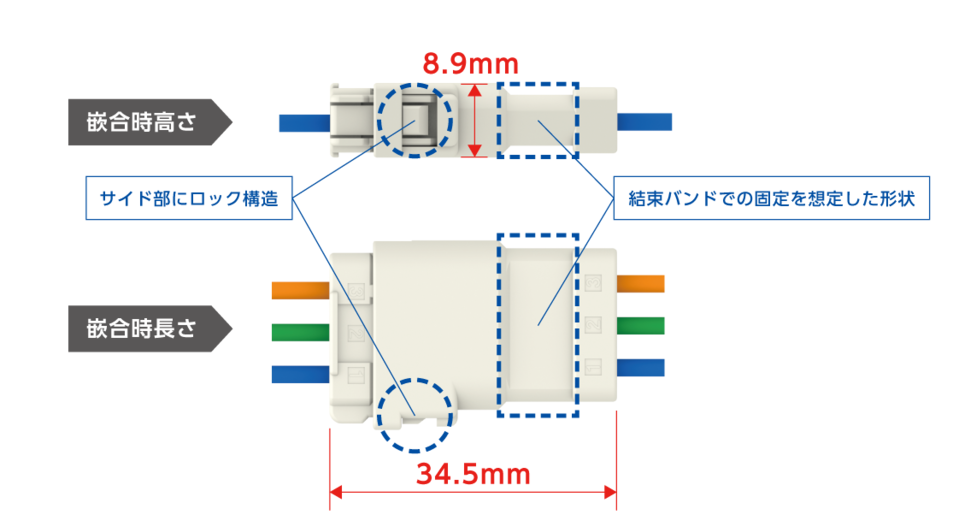

・5.0mmピッチの防水コネクタとして、業界最小クラスの嵌合高さ(8.9mm)・長さ(34.5mm)を実現

・サイド部にロック機構を持つことで低背化を実現

・結束バンドでの固定を想定したコネクタ形状

・鐘通にてハーネス加工も承ります！

②ケル独自の接触コンセプトによる高信頼設計！(特許出願中)

・圧着端子はケル独自で開発した雌雄同型端子を採用し、3点接触により安定した接触を実現

・有効嵌合長は1.5mmの高信頼設計

③作業時の工数削減を実現するコネクタ構造！

・圧着端子が雌雄同型端子のため、圧着アプリケータを雌雄共通で使用可能

・ケーブルシール・シールリングはハウジングに装着済みの状態で納品

・専用のダミーピンを使用することで、コネクタを替えずに新たな極数構成が可能

④抜群なクリック感を持つ堅牢なロック構造！

・ロック時にパチッというクリック感があり、堅牢なロック形状を採用

⑤分岐・中継タイプによる省配線が可能！　(B TYPE／開発中)

・FWP11(プラグ側コネクタ)対応の分岐・中継タイプを開発中

　FWP11(プラグ側コネクタ)をFWB01(レセプタクル側コネクタ)に嵌合させることで省配線が可能

詳細は弊社営業担当まで、お気軽にお問い合わせください。

ハーネス加工も承ります。
