スリオジャパン「SMS コネクタ」

　特長　

■ 小型・軽量の安価なナイロン製角形コネクタ

■ 2-36極まであり

■ ケーブル対ケーブル、基板対ケーブル（鐘通在庫外）

■ 基板実装用はライトアングルディップタイプおよびストレートディップタイプ

■ プラグコネクタのラッチ機構により簡単・確実な嵌合・離脱が可能

■ 全てのトリムトリオコンタクトが実装可能

■ 誤挿入防止用成極キー取り付け可能

■ RoHS指令対応品

　仕様　

■ 使用温度範囲： −55℃〜100℃

■ 絶縁抵抗　　： 5000MΩ以上

■ 耐電圧　　　： A.C.2000V（1分間）

■ 耐久　　　　：嵌合･離脱500回

■ 塩水憤霧　　： JIS-C 0023

■ 温湿度組合せ： JIS-C 0028

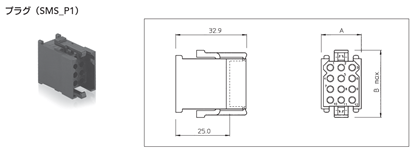

　プラグ（SMS_P1）　

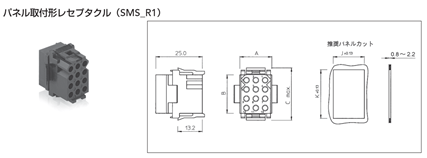

　パネル取付型レセプタクル（SMS_R1）　

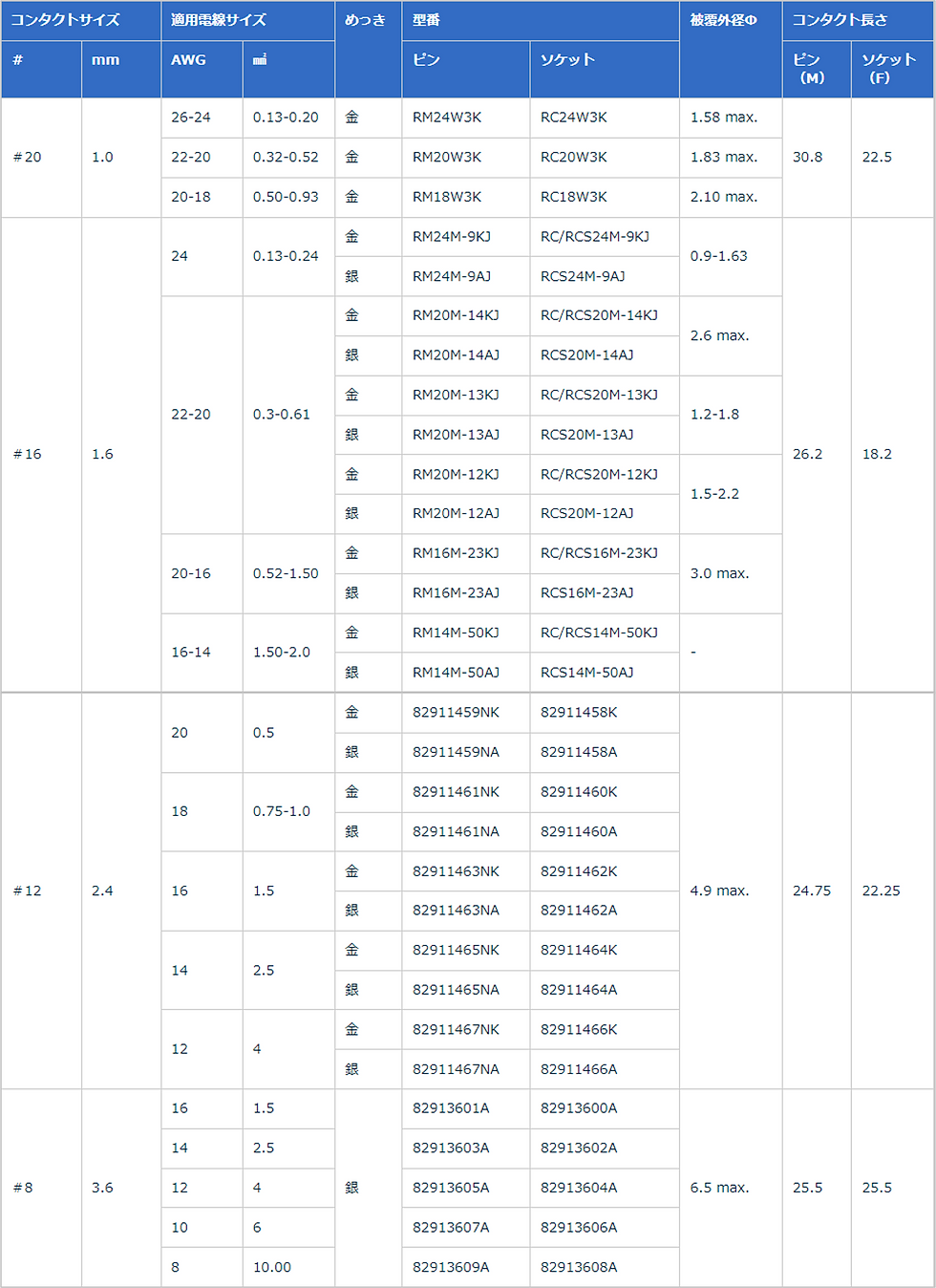

　切削圧着式コンタクト　

■ サイズ16（ピン径1.6mm）

RC・RCS/RMコンタクト（バーンディコンタクト）

精密切削加工された最も電気的、機械的な性能の高いコンタクトです。

スリオ産業用コネクタシリーズに適用できます。（適用電線サイズAWG30* ～ 14）

コネクタボディへ固定させるためのアウタースプリングは、最も優れた性能を有するベリリウム銅を使用しています。

ソケットコンタクト内部のインナーコンタクトにも同じくベリリウム銅を使用しており、

高く長期的に接圧を保証し、非常に低い接点抵抗値を実現しています。

ソケットコンタクトにはRCとRCSがあり、RCSはコンタクトの間口を広くした低挿抜コンタクトとなります。

*AWG30番用のコンタクトについては別途お問い合わせください。

■ サイズ20（ピン径1.0mm）

RC-W/RM-Wコンタクト

コンタクト本体に導電性の高い銅合金を使用し、アウタ-スプリングはステンレス製です。

AWG26 ～ 20の電線に対応しています。

■ サイズ12（ピン径2.4mm）、サイズ8（ピン径3.6mm）

パワーコンタクト

高精度で堅牢なマシンにより切削加工されたスナップイン・ピンとソケットから構成されています。

　電気特性　
