TE Connectivity「HDC HMN RJ45 Cat6A モジュール 8P」

お問い合わせ

TE Connectivity「HDC HMN RJ45 Cat6A モジュール 8P」.pdf

ダウンロード：PDF • 1.08MB

HDC HMNモジュールに、

新たなイーサネット Cat5e/Cat6A通信用RJ45モジュールをラインナップし、

防塵・防水での省配線化を実現いたします！

　主な特徴　

■ コンパクト・シンプルなデザインで、1モジュールで最大10Gbps (Cat6Aケーブル対応) の通信が可能

■ モジュールコンセプトにより、各種モジュールを最大6つまで一つのフード、ハウジングに装着可能（H24Bサイズの場合）

■ 汎用のイーサネットケーブルプラグを本モジュールアタッチメントに装填することにより使用可能

※ 特殊ケーブルプラグを適用された際にアタッチメントに適合せず、 使用出来ない場合が有ります。

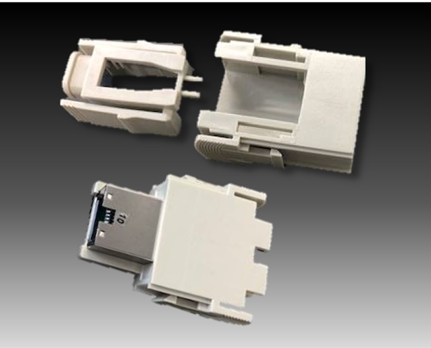

　組立イメージ図　

　製品仕様　

​項目	製品仕様
シリーズ名	HMN-RJ45-M/F CAT6A
​コンタクト極性	8
定格電流/電圧（IEC)	1A/50V
インパルス耐電圧	0.8KV
使用温度範囲	-40℃～70℃（温度上昇を含む）
耐挿抜回数	500回
防塵・防水性能 (DIN40 050)	IP65（フードとハウジング使用嵌合時）
安全規格	UL1977 IEC61984（IEC60664-1 汚染度Ⅲ）

　製品規格・取付適用規格　

仕様書名	仕様書No.
製品規格	108-137516
取付適用規格	114-137516
テストレポート	501-137516

　製品型番　

製品名	製品型番
HMN-RJ45-M, Male Insert	T2113000101-200
HMN-RJ45-F, Female Insert	T2113000201-200

備考：IEC以外のそれぞれの安全規格ごとの定格電流、定格電圧に関してのお問い合わせは弊社営業までご連絡をお願いいたします。
