ダイナミック D-1000 Slim 超小型 電線 対 電線 中継タイプコネクタ
TEコネクティビティは、新たなダイナミック シリーズのラインナップ、 ロボットアーム内等の狭小空間での新たな電線 対 電線 中継接続用ソリューションとして、ダイナミックD-1000 Slimを販売中です。省スペース対応と更なる高信頼性の両立を実現します。
狭小空間での信号・電源対電線の中継接続に最適 【小型でスリムな流線形デザイン】
シリーズ最小サイズ
従来のD-1200Dと比較し、
電気的特性（定格電流3A、定格電圧250V）を維持しつつ、
小型化（約2/3）を実現
干渉を低減する流線形デザイン
コネクタ外形デザインを流線形にすることにより、
狭小・密集空間でのコネクタ・ハーネス配線を
スムーズにします。
ダイナミックコネクタの堅牢性/高信頼性を小型化と同時に進化 【こだわりの高信頼性デザイン】
確実なロック構造
アンチオーバーガイド：ロックレバー捲れ上がり破損を抑止
ロックレバーとガイドの高さを最適化：
ロックレバーへの不慮の衝突リスクを低減し、ロック外れ、ロックレバー破損を抑止

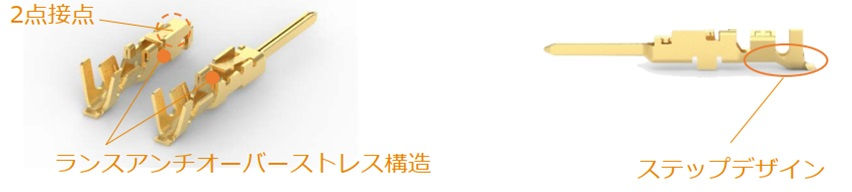

高信頼性小型圧着コンタクト
２点接点構造：高い接触信頼性を実現
アンチオーバーストレス機構：コンタクトランスの変形を抑止
ステップデザイン：電線芯線部及び絶縁被覆部の姿勢を安定化
幅広い適応絶縁被覆サイズ、高い圧着信頼性を実現
ユーザーフレンドリー
既存圧着工具
TEダイナミック D-1000用 手動圧着工具を流用可能
D-1000用アプリケータ利用可能
※D-1000用手動工具は別途、D-1000 slim専用フリップロケーターが必要となります。
※D-1000 Slim用専用手動工具は新規型番となります。
D1000用：2119141-1、2119144-1 + 専用ロケーター
アプリケータ：2151082-1、2151110-1
キーイング
同一極数の複数使用など、誤嵌合を防止するXY２種類のキーイングを用意

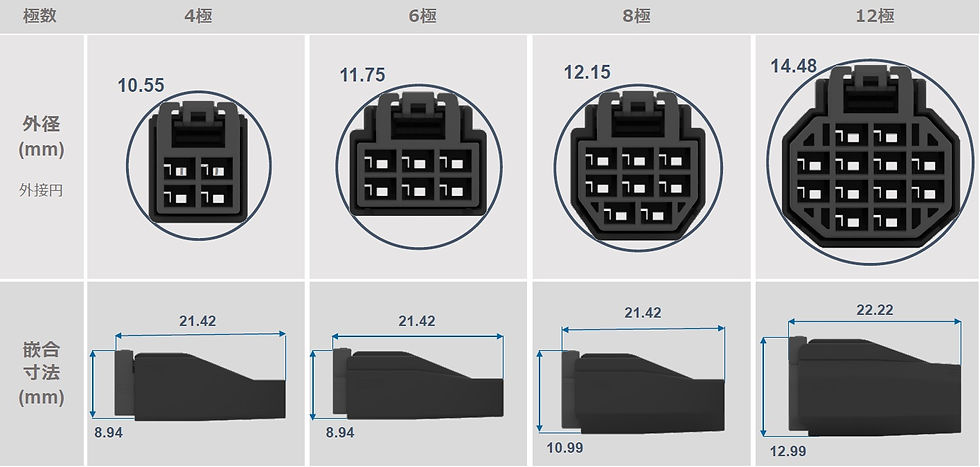

D-1000 Slim 参考外径寸法 【コネクタ嵌合時】
仕様
型番
ハウジング製品型番
極数 | リセハウジング | タブハウジング |
4極 | X：1-2366515-4 Y：2-2366515-4 | X：1-2366600-4 Y：2-2366600-4 |
6極 | X：1-2366515-6 Y：2-2366515-6 | X：1-2366600-6 Y：2-2366600-6 |
8極 | X：1-2366515-8 Y：2-2366515-8 | X：1-2366600-8 Y：2-2366600-8 |
12極 | X：3-2366515-2 Y：4-2366515-2 | X：3-2366600-2 Y：4-2366600-2 |
ターミナル製品型番
型番 | 製品詳細 |
2367817-2 | リセ Mサイズ 金メッキ |
2367818-2 | リセ Mサイズ 金メッキ バラ端子 |
2367819-2 | タブ Mサイズ 金メッキ |
2367820-2 | タブ Mサイズ 金メッキ |
2367817-1 | リセ Sサイズ 金メッキ |
2367818-1 | リセ Sサイズ 金メッキ バラ端子 |
2367819-1 | タブ Sサイズ 金メッキ |
2367820-1 | タブ Sサイズ 金メッキ バラ端子 |
※D1000 SlimコネクタにはD1000 Slim用コンタクト（端子）が必要です。従来のD－1000コンタクト、HD－1コンタクトのご使用はできません。
※特殊な電線を適用された場合等、電線サイズと被覆外径の組み合わせによってはご使用いただけない場合がございます。
※定格電流値は極数と使用ケーブル径によって異なります。
