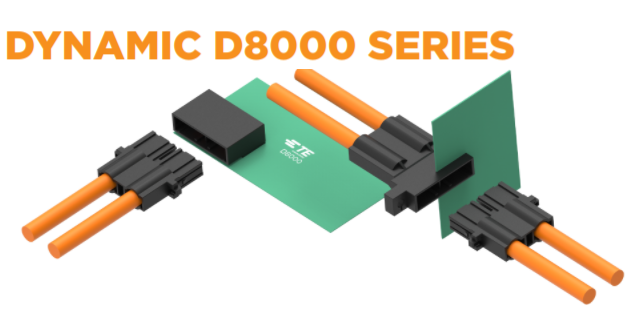

TE Connectivity「ダイナミック D-8000」

お問い合わせ

TE Connectivity「ダイナミック D-8000」.pdf

ダウンロード：PDF • 237KB

　主な特徴　

■ 最大100Aの電流容量

■ 耐振動性と耐衝撃性

■ 実装スペースの節約

■ 勘合時の明快なクリック音

■ 電線対基板コネクタ

■ 電線対電線コネクタ

■ IP20

　仕様　

型番	製品詳細
1-2351981-2	DYNAMIC D8000 REC HSG 2P
2373747-5	DYNAMIC D8000 REC CONT SILVER
1-2352216-2	DYNAMIC D8000 TAB HSG 2P
2351982-5	DYNAMIC D8000 TAB CONT SILVER
1-2351965-2	DYNAMIC D8000 HDR ASSY 2PX BLK

　電気/機械特性　

■ ピッチ：24.4mm, single row

■ 極数：2pos

■ 形態：電線対電線（WtoW）＆ 電線対基板（WtoB）

■ 定格電流

■ WtoW：100A（Max）

■ WtoB：90A（Max）

■ 定格電圧：1000V(Max)

■ 使用電線サイズ：AWG 3(27 sq)

■ 挿入力：58.8N（1極当たり）

■ 引抜力：58.8N（1極当たり）

■ 耐久性：10 cycles

　材料　

■ 端子: 銅合金

■ 嵌合面のめっき: 銀

■ ハウジング: PBT & 高温ナイロン (ヘッダー）

　アプリケーション　　

■ バッテリテスト装置（BTE）

■ バッテリマネージメントシステム（BMS）

■ ファクトリーオートメーション（FA）

■ ロボティックス
