TE Connectivity　その他ラインナップ

e-con（リッツコネクタ）

e-con（リッツコネクタ）

2018.05.23


特徴

  • 電線対電線の確実な結線をツールレスで実現

  • 電線対電線の確実な結線をツールレスで実現

  • e-CON準拠の既存プラグコネクタと同様、独自のツールレス結線技術を採用

  • 中継用ソケットタイプの追加により、電線対電線の結線をさらにシンプルにできます

  • FA環境に応える高い接触信頼性

  • FA環境に応える高い接触信頼性

  • プラグコネクタとの嵌合部に、上下で挟み込む2点接触方式を採用

  • FA環境など過酷な使用条件にも十分対応できる高い信頼性を提供します

  • センサをはじめ、豊富なアプリケーションに対応可能

e-CON対応の4Pタイプに加え、既存プラグコネクタと同様に3P～8Pのラインアップを用意。センサとの結線をはじめ、さまざまなアプリケーションの実装に利用可能です。

  • その他の特長

  • 電線被覆外形に応じた4種のハウジングカラーで誤配線防止にも貢献

  • 嵌合時のロック音を明確にすることで半嵌合を防止

  • 電線の撚線数や被覆材質に左右されない高い結線品質

仕様

製品規格 ：108-5765
Part Numbers ：X1746741-X

​

e-CON （Easy & Ecconomy Connector）とは
簡単結線、高品質、使いやすさが特長で、専用工具が必要なく、短時間で圧接が可能な2001年に国内有数のFA機器メーカーにより規格化されたセンサコネクタです。

インダストリアル ミニI/O

インダストリアル ミニI/O

2018.05.23


特徴

  • 徹底した小型化・省スペース化

  • 体積比でRJ-45コネクタの約1/4（基板側コネクタ：当社比）の省スペースを実現。さまざまなアプリケーションで使える新たな選択肢の登場です。しかも1Gbpsの高速伝送スピードにも対応するなど、各種ネットワークの構築にも最適です。

  • 優れた接続信頼性とロック強度、堅牢せいを確保

２つのロール面による２点接点方式や金属パーツによる単一ロック構造を採用。振動や衝撃といった過酷な条件下においても、

ネットワークの可能性を向上できます。

  • 各種ケーブルに対応

外径φ6.5mm相当のケーブルであればさまざまな市販適用電線を取り付け可能です。

また、ケーブルアセンブリでの供給にも対応できます。

  • その他の特長

  • Ethernet技術の採用により、プラントコントロールレベルへのネットワーク展開も容易

  • 当社Industrial Ethernet Connector（RJ-45）と共通の適用ケーブルを取り付け可能

  • 逆挿しや類似インターフェースとの互嵌合を防止できるキーイング構造を採用

仕様

製品仕様


スペック


Part Numbers

CPC丸型プラスチックコネクタ

CPC丸型プラスチックコネクタ

2018.05.23


  • 堅牢且つ汎用性の高い丸形シグナル及びパワー用コネクタ

  • 豊富なサイズバリエーション、各種シグナルコンタクト及びパワーコンタクトの取り揃え

  • 産業機器、鉄道車輌、医療機器、代替エネルギー等、幅広い産業分野での採用実績

特徴

  • 同じ面積の角型コネクタと比べ、より多くの極数のコンタクトを搭載可能

  • 耐熱性及び自己消化性を持つ熱可塑性樹脂でつくられた堅牢なハウジングが、過酷な環境下での使用を実現

  • ポジティブロック機能により、嵌合を確実に保持

  • 環境負荷物質への対応：RoHS、REACH対応

仕様

性能


安全規格

下記の安全規格は、型番毎の承認されています。承認の有無は型番毎にお問い合わせ下さい。
なお、TE Connectivityの性能仕様と異なる場合がありますので、ご注意下さい。

​

  • UL：E28476

  • CSA：LR7189

アプリケーション

  • 産業機器（溶接機器、各種製造設備など）

  • 鉄道車輌

  • 医療機器

  • 建築照明

  • 無線受信装置

  • 代替エネルギー

USB3.0コネクタ

USB3.0コネクタ

2018.05.23


特徴

  • USB 3.0規格に準拠し、5Gbpsの高速伝送を実現

USB 3.0規格を制定するUniversal Serial Bus-Implementers Forum（USB-IF）にメンバーとして参加。
USB 2.0規格の10倍に相当する5Gbpsの高速伝送を実現しました。
高精細の動画を瞬時にダウンロードできるスピードを提供できます。

  • USB 2.0の互換を維持しつつ、バスパワーを強化

USB 2.0との互換を維持しつつ、電力管理機能を強化することで省電力化を推進。
さらに最大900mAのバスパワー供給を可能にしました。USB 2.0（最大500mA）と比べ80％の向上です。

  • コネクタ・プラグは各種タイプをラインアップ

リセプタクルコネクタはA/B両タイプを用意し、Aタイプは2Portにも対応。プラグはAタイプを用意しました。
今後Bタイプのプラグに加え、Powered Bや、Micro BおよびABタイプなど、

USB 3.0認定製品群をフルライン展開していく予定です。

仕様

  • スペック

製品規格　　108-115001


※USB-IFはUniversal Serial Bus Implementers Forum,Incの商標です

グレースイナーシャ 2.5 MK-Ⅱ

グレースイナーシャ 2.5 MK-Ⅱ

2018.05.23


  • 優れたロック機構により、移動や輸送による抜け及び半嵌合を防ぐ

  • ハウジングの色によるコーディング及び4種類のキーイングにより、誤嵌合を防止

  • ランスなしのコンタクト設計により、コンタクトの欠けやもつれを防ぐ

  • 優れた接続信頼性及び耐久性を有するデュアルビームコンタクト設計

  • 手作業での引抜等、現場作業が行いやすいよう設計

  • ダブルロックプレートTPA機構により、より確実なコンタクト保持力を実現

  • 端子を共通化することにより、サプライヤー・チェーン・マネジメントが容易に

特徴

  • 機械的特徴

  • 極数： 5、6、8極

  • ピッチ：2.5mm

  • 使用温度範囲：-30℃～105℃

  • 適用電線範囲：AWG#22-28

  • 2種類のPCBレイアウトに対応

  • 電気的特徴

  • 定格電圧：50V AC/DC

  • 定格電流：3.0A Max

各種規格

  • 製品規格：108-106077

  • 取付適用規格：114-106077

  • 工具：1729418-2（自動機）、1729688-1（手動工具）

アプリケーション

  • エアコン

  • 冷蔵庫

  • 電子レンジ、オーブン、食洗機など

パワートリプルロック

パワートリプルロック

2018.05.23


  • ダブルロックプレート（TPA機構）により、端子の抜けを防止

  • 挿入時のラッチ音により、キャップ及びプラグハウジングの嵌合を確認可能

  • コネクタ位置保証機構（CPA機構）により、過酷な振動に曝される環境下に於いても、接続を確実に維持

  • キーイングとハウジングの色によるコーディングによって誤嵌合を防止

  • 様々なアプリケーションに対応できるよう、3種類の材料によってハウジングを製造

  • 電線のもつれを低減するリブの設計により、ラッチを保護する

特徴

  • 機械的特徴

  • 極数：
    -1列タイプ：2、3、4、5極
    -2列タイプ：2×3、2×4、2×5、2×6極
    -3列タイプ：3×3、3×4、3×5極

  • ピッチ：6.0mm

  • グリッド間：8.1mm

  • 電気的特徴

  • 定格電圧：600V AC/DC

  • 定格電流：20A Max

材料

  • 各種規格

  • ハウジング：UL94V-0
    -PBTスタンダード（105℃）
    -高温度タイプ（150℃）
    -GWT750の要件を満たし、IEC60335-1に適合

  • 端子：銅合金（錫めっき）

アプリケーション

  • 生活家電

  • 自動車

  • オフィス・ビルディング

  • 冷暖房空調設備

  • 産業機器など

インダストリアル イーサネット

インダストリアル イーサネット

2018.05.23


特徴

  • 迅速な現場施工と安定品質を両立

従来、多くの時間と技術を要した電線の被覆剥がし作業を簡略化できる専用のワイヤストリッパーを独自開発。
また、電線とコネクタとの結線作業も簡略化させ、結線品質の向上とハーネスコストを大幅に低減しました。

  • ロック部にステンレス素材を採用

プラグのロック部素材として堅牢なステンレスを採用することで、生産現場で多発する経年劣化などによるロック部の損傷などのトラブルを根底から改善します。

  • 通信速度に応じて2種類のコネクタ

100Mbpsまでの通信には4Pのコネクタ、1000Mbpsまでには8Pのコネクタを用意。8Pタイプはピアシング結線を、4Pタイプにはリペアも可能なIDC結線を採用しました。

  • その他の特長

  • コネクタ部は組立てやすくシンプルな3ピース構造を採用

  • コネクタジャケット部にはシールド対策済み

  • 専用ワイヤストリッパーは当社電線と完全にマッチングしており、
    電線を傷付けることなく一度の作業でジャケットとシールド線の除去が可能

  • Cat．5e　準拠

仕様

  • コネクタ


  • ケーブル引っ張り強度


  • コネクタと電線との結線方式


  • ケーブル

ケーブル仕上がり外径
6.3～6.7㎜

  • シールド内電線外径


  • スペック

製品規格 108‐78381

  • Part Numbers

Versafit V2

Versafit V2

2018.05.22


Raychemベストセラー製品で世界No.1のTube!

​

豊富な各種サイズ （1φ～30φ）

特徴

  • 基本特性

材質：放射線架橋ポリオレフィン

収縮温度：90℃以上

収縮比：2：1

縦方向収縮率：＋1、－5％（ASTMD2671）
　　　　　　　　　　±3％（UL224）

連続使用温度：－30℃～125℃

  • 用途

  • 接続箇所の絶縁、補強

  • 電線の補強、結束

  • 各種部品の保護

  • 特性

  • 特定臭素系難燃剤を使用せず高度の難燃性を有する

  • 高度の柔軟性がある

  • 低温収縮特性

  • 物理特性


  • 電気的特性


  • ​科学的特性


仕様

  • 規格


  • サイズ

スクリーンショット 2022-08-16 025842.jpg
GelWrap

GelWrap

2018.05.22


600V電力ケーブル用直線接続材料

低圧

防水

工具不要

エコ対応

RoHS対応品

特徴

  • 基本特性

施工性　：巻くだけ/閉じるだけ簡単施工(所要時間2分)

完全防水：マンホール/ハンドホールで使用可能

価格　　：新価格でコスト大幅低減

作業効率：施工後即通電が可能

エコ提案：ECOケーブルに対応

仕様

  • 適合ケーブル

600V CV(E), EM-CE単心, トリプレックス

  • 適合コネクタ

B型・P型・T型コネクタ(非同梱)
※マルチコネクタタイプ

  • 適合サイズ

8㎟～325㎟
※異径接続も可能(要確認)

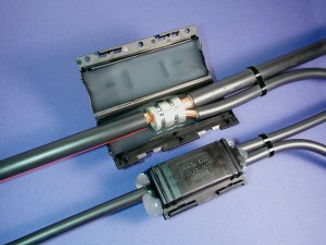

Gel-B

Gel-B

2018.05.23


600V電力ケーブル用分岐接続材料

低圧

防水

工具不要

エコ対応

RoHS対応品

特徴

  • 施工性　：巻くだけ/閉じるだけ簡単施工(所要時間2分)

  • 完全防水：マンホール/ハンドホールで使用可能

  • 価格　　：新価格でコスト大幅低減

  • 作業効率：施工後即通電が可能

  • エコ提案：ECOケーブルに対応

仕様

  • 適合ケーブル

600V CV(E), EM-CE単心, トリプレックス

  • 適合コネクタ

T型スリーブ(同梱)

  • スリーブサイズ

T-44 ～　T-365

RVS

RVS

2018.05.23


600V電力ケーブル用レイボルブ直線接続材料

低圧

防水

工具不要

エコ対応

RoHS対応品

特徴

  • 施工性　　：転がすだけ簡単施工(所要時間2分)

  • 使用環境　：屋外使用可能

  • 仕上がり　：スリム！狭い箇所への施工に

  • 価格　　　：新価格でコスト大幅低減

  • 適合サイズ：複数の導体サイズに適合(選定表参照

img_rvs_sub (1).png

仕様

  • 適合ケーブル

600V CV(E)、EM-CE単心、トリプレックス

  • 適合コネクタ

B型裸圧着端子(非同梱)

  • 適合サイズ

8㎟～325㎟

難燃性半扁平化連続チューブ

難燃性半扁平化連続チューブ

2018.05.23


  • TE ConnectivityのE4は電線及びケーブルの識別に最適な、コマーシャルグレード熱収縮印字チューブです。

  • 薄肉且つ柔軟性が高く、また難燃性も兼ね備え、連続使用温度として-55℃～135℃に対応

  • 様々な環境下での使用に於いて、優れた性能及びパフォーマンスを発揮

  • チューブ長さはプリンタで自由に変更可能

  • 柔軟な印字チューブの選定が可能

特徴

  • 特徴

  • 機械的特性

  • 優れた難燃性

  • 優れた化学的特性及び耐溶液性

  • 非常に優れた印字性能

  • スリーブの長さを調整可能

  • 引張強度：10.5MPa/1,500psi最小(ASTM D 2671)

  • 極限伸び：200％最小(ASTM D 2671

  • 機械電気的特性

  • 耐電圧：19.7ｋV/mm 最小(ASTM D 14)

  • 体積抵抗率：1012オーム-cm 最小(ASTM D 257)

仕様

  • 各種規格

  • 製品群

  • TE社製品規格 RW-2533

  • マーク接着：SAE-AS-5942に準拠

  • 耐溶液性：MIL-STD-202G method 215kに準拠

  • 難燃性： UL224 VW-1

  • サイズ：完全収縮後内径最小値
    　　　2.4、3.2、4.8、6.4、9.5、12.7mm

  • 収縮比：2：1

  • 色：黄色及び白

  • ​材質

  • 照射架橋ポリオレフィン

アプリケーション

  • 様々な産業及び民生機器に適合

  • 絶縁及び各種電線、ケーブル、パイプ及びその他の機械及び電気コンポーネントへの印字等、幅広いアプリケーションに適合

Solder Sleeve

Solder Sleeve

2018.05.23


  • 電線対電線、シールド線、同軸ケーブル結線に対応

  • ソルダースリーブひとつで接続が完結する為、作業の効率化及び作業コストの削減に貢献

  • 浸水に耐性有り

  • プリ・フラックスはんだにより、より安定したはんだ付けのプロセスを実現

仕様

  • 製品仕様

スリーブ色：透明。目視にて半田付け状態、シーリング状態を確認することができます。
グランドワイヤーを予めプリインストールしたタイプもラインアップにあり。

  • 各種規格

UL, File E87681

  • 型番

使用される電線サイズにより最適な製品を提案致します。

アプリケーション

はんだによるアーシングを必要とする、ありとあらゆるアプリケーション

ハロゲンフリーケーブル

ハロゲンフリーケーブル

2018.05.23


特徴

  • EN 50264をはじめとする様々な要求必要条件を満たし、非常に柔軟かつ頑丈で、多くの液体に対する耐久力があるケーブル。

  • 絶縁体はハロゲンフリーであり、低発煙性・高い難燃性を発揮。

  • 2つの異なる定格電圧において使用可能。

仕様

  • 製品仕様

・100Gケーブル
　使用温度範囲：-55℃～+105℃ 　定格電圧：600V
・ZHPCGケーブル
　使用温度範囲：-25℃～+125℃ 　定格電圧：750V/1800V/3300V
・◎EPDケーブル
　顧客要求に基づき設計を行う多芯カスタムケーブル。 　使用温度範囲：-65℃～+150

  • 各種規格

・100Gケーブル
　British Standard BS6853 　German Standard VG95218-20 Type E 　Bombardier Company Spec. ENG-SYS-825-904
・ZHPCGケーブル
　British Standard BS2G-230 　French Standard NEF63-826 　Bombardier Company Spec. ENG-SYS-825-905

  • 型番

芯数・電線サイズに応じ様々な製品をラインアップしております。
詳細は問い合わせ先までご連絡下さい。

アプリケーション

  • 鉄道車輌（各種配線）

  • 地上設備

マイクロUSB

マイクロUSB

2018.05.23


特徴

  • 小型、底背ニーズに応えるMicro-USB

従来のMini-USBの約半分にサイズダウン。機器側リセプタクルにおいては、基板上の高さを最低2.4ｍｍまでに抑えており、携帯電話やPDAなどのさらなる小型化に貢献できます。

  • 独自デザイン採用により、高い挿抜性能を提供

１万回以上の挿抜耐久性を実現。嵌合時のこじりにも耐えられるように独自デザインを採用。外部からの加重を受けても抜けにくい構造とし、高い堅牢性と接触信頼性を提供します

  • OTG対応品もラインアップ

USB On-The-Go対応機器用リセプタクルもラインアップ。標準型と合わせて必要に応じた選択が可能で、ケーブルアセンブリにも対応しています。

  • その他の特徴

・規格規定部以外にも堅牢性向上のために独自デザインを採用
・ケーブルコネクタ、低背プラグ設計によりグリップ高さを規格準拠とスリムタイプの双方に対応可能
・ラッチ機能付き
・リセプタクルの基板搭載方式として、今後リバースマウントタイプ、ミッドマウントタイプを順次ラインアップ
・鉛フリー対応

製品仕様

SDEマイクロクリンプ ツールキット

SDEマイクロクリンプ ツールキット

2018.06.26


特徴

  • 現場作業に最適な小型軽量電動ツール

誰でも簡単に持ち運べる960gのコンパクトサイズ。現場作業や小ロット生産に最適です。
電動ツールならではの安定した圧着品質が作業効率の向上に貢献します。

  • ダイス交換方式により、さまざまな端子に対応可能

ダイス交換は簡単にでき、既存のSDEダイスも使用できます。
対応コンタクトはUltra-Fast FASTON, Type Ⅱ/Ⅲ/Ⅵ, Universal MATE-N-LOK, Commercial MATE-N-LOK,
ダイナミックD-3000シリーズなど多数あり、汎用性が高く作業性に優れたハンドツールです。

  • 一度の充電で最大150回の圧着作業が可能

内部機構は油圧式ではなく、モーター駆動によるメカパワー構造を採用。
40分の充電で85～150回の圧着サイクルが可能です。油圧式と違い、油漏れによる現場汚損の心配もありません。

  • その他の特徴

・暗い場所での作業を補助するLED照明を内蔵
・落下事故を防ぐ取り付けリングを搭載
・レバー解放時、および圧着完了時に、圧着部（あご部分）の自動復帰機能を搭載

製品仕様

TE REC-Li60/TE REC-Li250M

TE REC-Li60/TE REC-Li250M

2018.05.22


特徴

  • 各種TE端子用に純正ダイスをオプションで用意

さまざまな端子に対応できる純正ダイスを用意。対応予定端子は、SOLISTRAND、PLASTI-GRIP、PIDG、
ダイナミックD-5000シリーズ、ダイナミックD-7000シリーズ、TARMINAL、AMPOWERです。
詳細はお問い合わせください。

  • 工具レスでヘッド・ダイスの交換可能

ヘッド・ダイスの交換はピンを抜き差しするだけの簡単操作。専用工具が不要のために経済的です。
各ダイスの表面には適合ワイヤサイズを刻印しており、組み合わせの間違いを防止するなど、作業性を向上させます。

  • オプションのアタッチメント*で様々な用途に対応

ヘッド部分をオプションのアタッチメントに交換することでT形コネクタや六角圧着にも対応できます。
また、鉄筋やケーブル、ねじの切断、穴開け加工といった様々なアプリケーションで利用可能です。
*TE REC-Li250Mのみ対応

  • その他の特徴

・リチウムイオンバッテリーを採用したクラス最軽量モデル
・電池寿命を当社従来品と比べて3倍に改善
・継ぎ足し充電ができ、使いやすさを向上
・充電器に安全保護回路内蔵（過充電防止、過放電防止、温度監視）

製品仕様

AMP 5K 卓上圧着機

AMP 5K 卓上圧着機

2018.05.22


特徴

  • DCモーターの採用により騒音を低減

DCモーター直動方式の採用により騒音を低減。モーターの速度調整も簡単にできます。
ジョグボタンによるステップ運動にも対応しており、アプリケータの動作確認や端子送り調整など、作業性も向上しました。

  • 対応オプションも豊富で、他社製アプリケータにも対応

多種多様な圧着作業に対応するため、豊富なオプションを用意。アプリケータの交換も迅速に行えます。

他社製アプリケータにも対応しており、交換も簡単です。

  • 安全カバーを用意

運転中に安全カバーが開くと瞬時に停止。安全カバーを閉じるまで作業を再開できません。
作業者の安全確保はもちろん、アプリケータ交換中の誤作動による事故を未然に防止します。

  • その他の特徴

・圧着高さは±0.25mmの範囲で0.013mmごとに調整可能
・AC100~240Vで使用可能
・作業環境に合わせた多種多様なオプションを用意

製品仕様


ご質問・お問い合わせ等ございましたら、下記までお問い合わせ下さい。
TEL：075-662-0996
FAX：075-662-1184

​

もしくは【お問い合わせ】フォーマットよりメールにてお問い合わせ下さい。

今後とも何卒宜しくお願い申し上げます。
