TE Connectivity「インダストリアルイーサネット RJ45 Cat6A プラグ」

TE Connectivity「インダストリアルイーサネット RJ45 Cat6A プラグ」.pdf

ダウンロード：PDF • 332KB

サンプル希望

・カテゴリー6A高速イーサネット伝送[10Gbps]対応

・圧接スロットに電線を通してシェルを折り返すだけで、電線の被覆剥きとカットが可能なため、結線時間を大幅に削減

　特徴　

・特殊工具不要での現場結線が可能

・メタルラッチによる確実なロック機能で、ロック部の損傷や破壊や、過酷環境下における経年劣化などのトラブルを改善

・国際規格IEC 60603-7-51準拠

・PNO(PROFIBUS,PROFINENT)適合コネクタ

・IP20対応

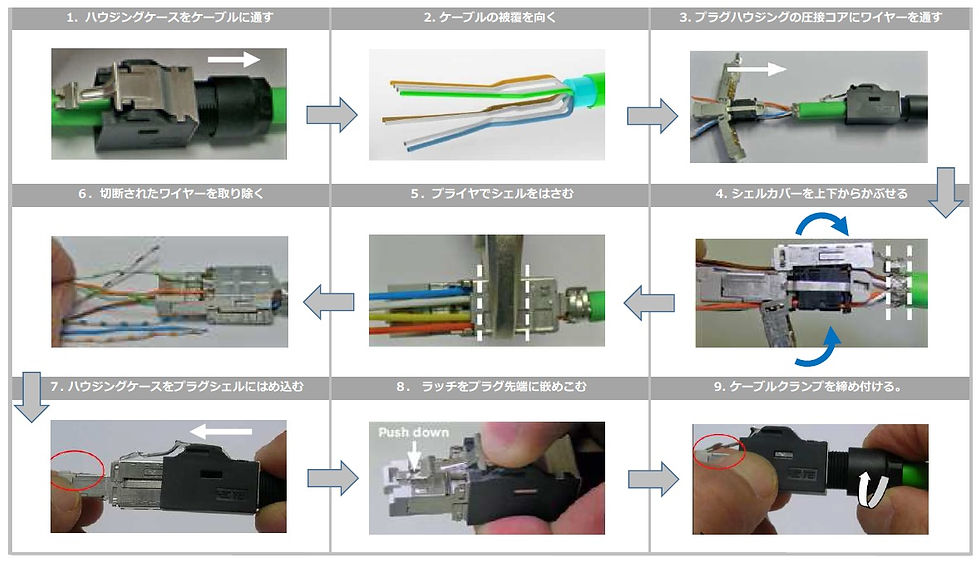

　結線方式　

　仕様　

●製品仕様

項目	仕様
定格電圧/定格電流	60V DC / 1A(1ピン)
保護等級	IP20
使用温度範囲	-40℃～85℃
挿抜回数	375回
ケーブル引っ張り強度	100N(ケーブル径8mmの場合)
適用電線サイズ	AWG26(0.14㎟)～AWG22(0.34㎟)
適用ケーブル外径	​φ5.8～8.2mm

●製品型番・規格

規格	番号
製品型番	2120892-X (X=1:1pcs,X=2:10pcs,X=3:100pcs)
製品規格	108-94413
試験報告書	501-19225
取扱説明書	411-18570

※サンプル対応は2120892-1, 1-2120864-1のみとなります。

TE Connectivity製品情報はこちらからご覧いただけます。

ご質問・お問い合わせ等ございましたら、企画課までお問い合わせ下さい。 TEL：075-662-0996 FAX：075-662-1184

今後とも何卒宜しくお願い申し上げます。
