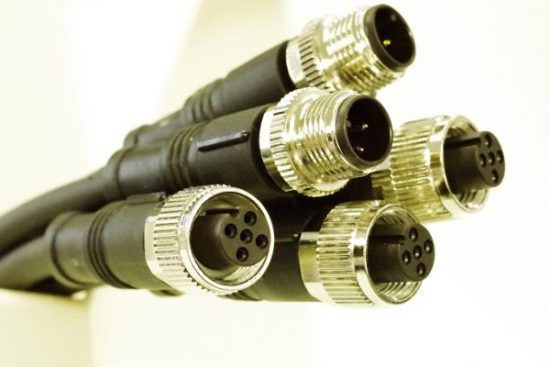

産業用M12防水ケーブル ～長さ自由 1本から製作可能～

お問い合わせ

産業用M12防水ケーブル　～長さ自由 1本から製作可能～.pdf

ダウンロード：PDF • 1.07MB

・１本から小ロット生産対応

・耐熱・耐油性能　/　固定・耐屈曲　のケーブル

・ＩＰ67

・RoHS2指令【(EU)2015/863に準拠】

  製品仕様  

項目	仕様
定格電圧	250V
定格電流	4A
接触抵抗(ｍΩ)	10ｍΩ（コネクタ部分）
使用温度範囲	－25℃～85℃（固定配線時に限る）
仕上がり外形	6.0ｍｍ
コネクタ	4極のオス、メス端子 （リン青銅の上に金メッキ）
電線サイズ	AWG21×4C
材質　コア	PVC
材質　シース	耐熱・耐油PVC
外皮色	黒
ケーブル種類	固定タイプ・可動タイプの2種

  構造図  

●KM12-MF

●KM12-FX

●KM12-MX

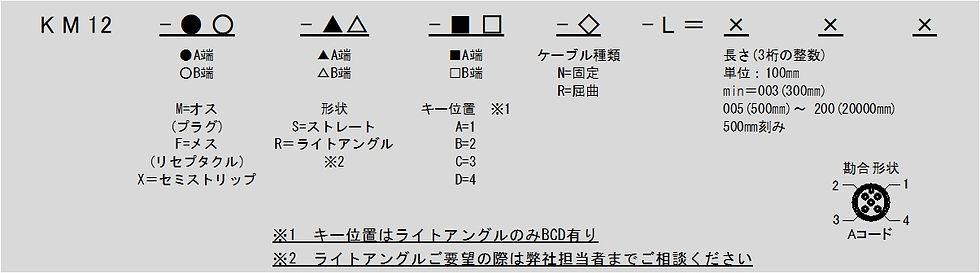

  型番構成  

  コネクタ中継ボックス  

コネクタ中継ボックスのご下命も鐘通にお任せください。各種メーカー取り扱っております。 【オムロン・三桂製作所・アンフェノール・WAGO・フェニックスコンタクト・MURR・モレックス】

お問合せ　お見積り　はこちら
