E-T-A「スイッチ兼用サーキットプロテクタ 3120-N シリーズ」

お問い合わせ

E-T-A「スイッチ兼用サーキットプロテクタ 3120-N シリーズ」.pdf

ダウンロード：PDF • 855KB

　製品特長　

電流保護機能とスイッチ機能をまとめたスイッチ兼用サーキットプロテクタ。

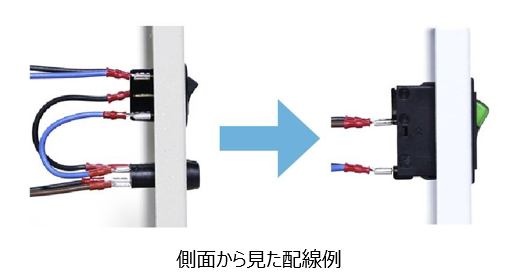

通常２つの機能を備えるには、スイッチとハーネス、ヒューズホルダ、ヒューズの4種類の部品が必要ですが、

3120-Nだと1個にまとめることができます。

過電流により遮断機能が働くとロッカースイッチが自動的にOFF。

異常負荷を取り除き、ロッカースイッチをONにすれば再度使用可能。

ヒューズ交換で作業員が訪問する必要なし。また、交換までのダウンタイムもありません。

部品点数を減らすと組立工数が減りコストが下がります。

　紹介動画　

スイッチ兼用サーキットプロテクタ vol.1

部品点数は少なく、機能は多彩なスイッチ兼用サーキットプロテクタ3120-N （1”53）

スイッチ兼用サーキットプロテクタ vol.2

オプション機能でもっと便利なスイッチ兼用サーキットプロテクタ3120シリーズ （1”35）

　外径寸法図　

　導入メリット　

・部品点数削減

・配線工数削減

・パネルカット穴削減

・コスト削減

・省スペース化

　定格性能　

遮断方式	サーマル式
定格電圧	AC250V,DC50V
定格電流	0.1～20A
周囲温度	-30～60℃
遮断容量Inc (UL1077）	最大5,000 A AC,1,000 A DC
端子	ブレード端子（#250） プッシュインターミナル(スプリング端子)
質量	約27g(1極) 約31g(2極) 約42g(2極+プッシュインターミナル)

　主な用途　

医療機器（IEC/EN60601規格準拠)、 歯科機器、 理化学機器、 OA機器、電源装置、照明機器、オーディオ機器

モーター、ポンプ、トランス、ソレノイド、コントローラー、家庭用園芸機器、プロ用工具、工作機械、半導体製造装置
